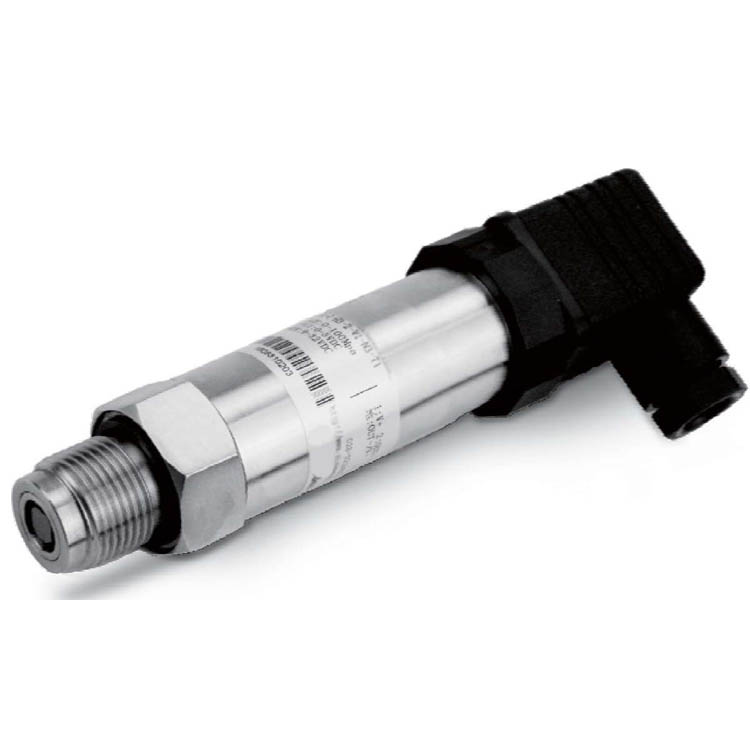

FM-GPY高频动态压力变送器

　　产品概述

　　高频动态压力传感器/变送器自含混合温度补偿，特殊处理瞬时可达 2000℃，可在宽温范围内提供稳定性能，有良好的线性度，固有频率高，极短的上升时间和宽广优良的响应频带。

　　采用特制金丝引接和特殊封装技术解决了金丝压焊问题，实现了齐平承压的传感封装技术，彻底消除管腔效应，不失真地测量一些变化频率高，压力波形上升快陡的动态压力波形与幅值、有效值,并且通过改变芯片制作工艺流程，解决化爆试验中强内光干扰问题。

　　典型应用于军事工程、空气动力学、航空航天、内燃机系统、 动态流体实验、液压实验、工业控制等领域，同时具备静态测压能力，综合性能优于压电动态压力传感器，是动态测压的首选。

　　性能规格

　　测量范围：- 100KPa~0~10KPa…200KPa . . . 1MPa . . . 100MPa;

　　压力类型：表压、绝压、负压;

　　长期稳定性 ：典型：± 0 . 1%FS、最大：± 0 .2%FS/年;

　　综合精度： ≤0 . 1% FS、0.5%FS;(综合精度包括：线性+重复性+迟滞);

　　过载压力： 2 倍满量程压力(其中 100MPa 的产品过压为 1 . 1 倍满量程压力);

　　环境温度： -40—+85°C;

　　介质温度： -40—+85°C，特殊可为-10℃—200℃;

　　振动影响： ≤±0 .01%FS(X、Y、Z 轴，200Hz/g);

　　负载电阻： ≤(U- 12)/0 .02Ω;

　　固有频率：150KHz~2MHz;

　　变送器频响：0~1KHz~200KHz;

　　上升时间：0~1mS~2μS;

　　零点温度漂移

　　典型：±0 .02%FS/℃、最大：±0 .05%FS/℃;

　　灵敏度温度漂移： ±0 .02%FS/℃、最大：±0 .05%FS/℃;

　　分辨率：理论上无限小、通常 1/100000;

　　功能规格

　　测量介质：不锈钢隔离膜片

　　供电电源：变送器供电：12~36VDC(一般 24VDC) 、±15VDC 开关电源或线性电源;

　　传感器供电：恒流：1mA~4mA;恒压：5VDC~24VDC;

　　信号输出： 模拟量：4~20mA、1~4 . 5 V DC、0~10VDC、0~4.5V DC;

　　传感器输出：0-30/100mV/V;

　　绝缘电阻： 100MΩ,500VDC;

　　电气保护： 反极性保护 抗电磁干扰;

　　物理规格

　　触液材质： 316L 不锈钢;

　　外壳材质： 304 不锈钢;

　　过程连接： M20*1 .5、G1/4、齐平膜、其它螺纹可依据客户要求设计;

　　电器连接：电缆线为IP67和接插件连接为IP65;

　　重量：0 .25KG;

　　产品特点

　　测量介质范围广;

　　压力测量范围宽;

　　固有频率高可达 2MHZ;

　　工作稳定;

　　抗干扰能力强;

　　原装进口组件，性能可靠;

　　外形尺寸小，重量轻，类型齐全，性价比高;

　　产品应用

　　化爆实验

　　石油勘采与试井

　　流体力学

　　内燃机系统

　　空气动力学

　　液压动力机械试验等科学试验

　　接线示意图

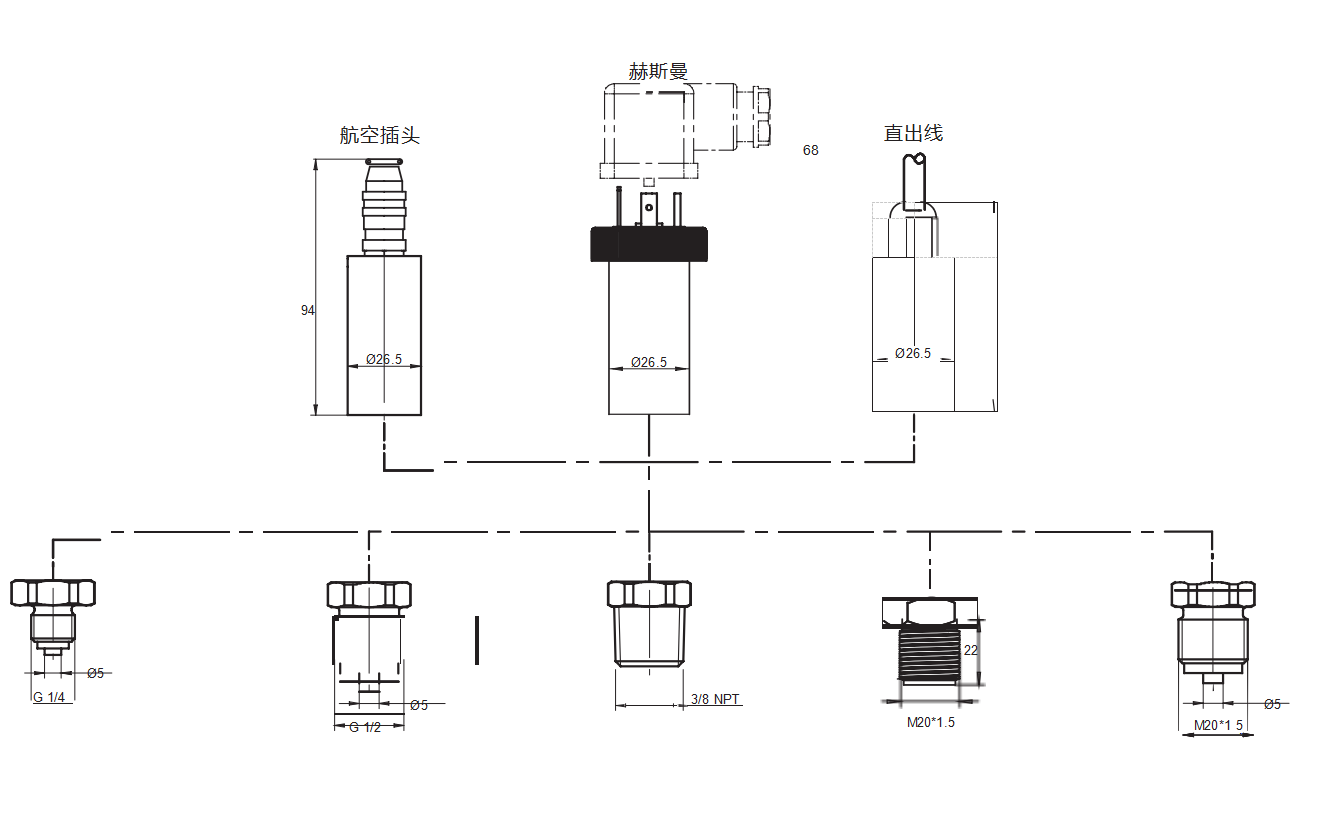

　　过程链接示意图

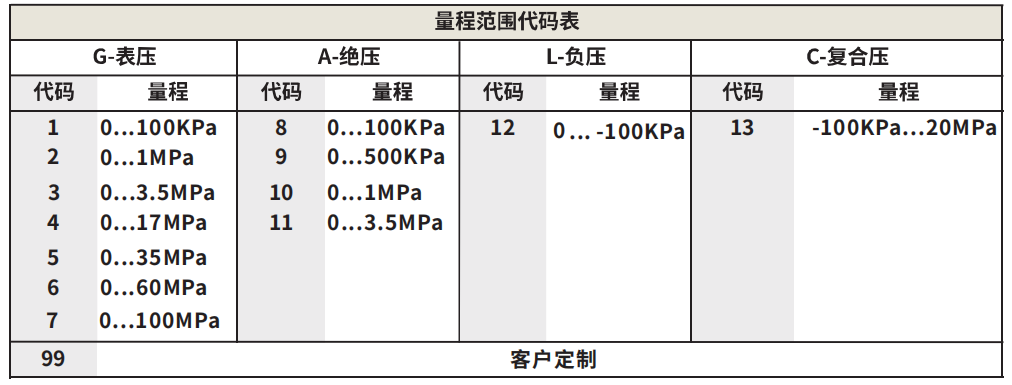

　　量程范围代码表
